1. Продолжим эксперименты.

Сегодня солнца нет, световой диск изредка виден за облаками, чаще всего не виден. Проверим автономный режим панели а затем работу с канальным вентилятором. Реальная выходная производительность канального вентилятора 29 м.куб в час. ( измерено секундомером и пакетом - никаких теорий по расчету сопротивления...).

Одна беда - в это время года, при оптимальном угле падения солнечных лучей на закрепленную панель, 30% панели оказываются в тени препятствия. Но ничего будем мерить.


11.01. угол падения яркого солнца на панель = 12 градусов

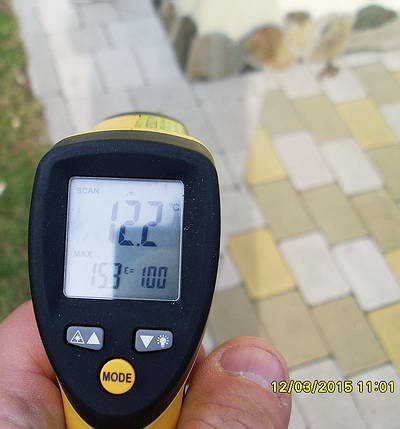

температура на улице 12.2 град Ц.


11.01. угол падения яркого солнца на панель = 12 градусов

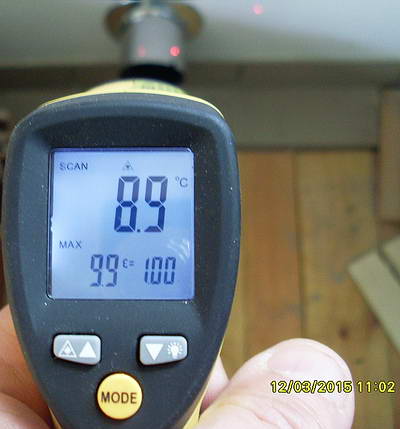

входная температура = 8.9 град. Ц.


11.01. угол падения яркого солнца на панель = 12 градусов
выходная температура 19.6 град. Ц.

11.01. угол падения яркого солнца на панель
= 12 градусов

входная температура = 8.9 град. Ц.
выходная температура 19.6 град. Ц.
температура на улице 12.2 град Ц.

Солнце - прсматривается яркий диск за облаками. Слабая тень от препятствий.
продолжим


11 .34. угол падения яркого солнца на панель = 25 градусов

11.34. угол падения яркого солнца на пннель
= 25 градусов

входная температура = 8.9 град. Ц.
выходная температура 19.6 град. Ц.
температура на улице 12.2 град Ц.

Способ работы - естественная циркуляция воздуха.

Солнце - прсматривается светлый диск за облаками. Почти нет тени от препятствий.


11 .34. угол падения яркого солнца на панель = 25 градусов

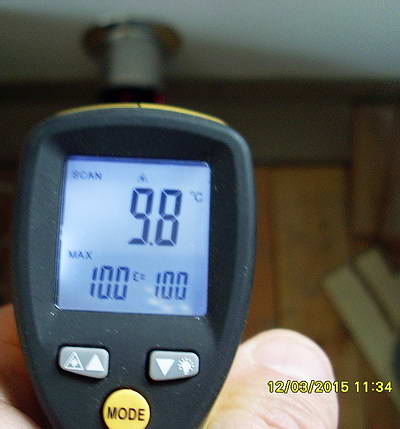

входная температура = 09.8 град. Ц.


11 .35. угол падения яркого солнца на панель = 25 градусов

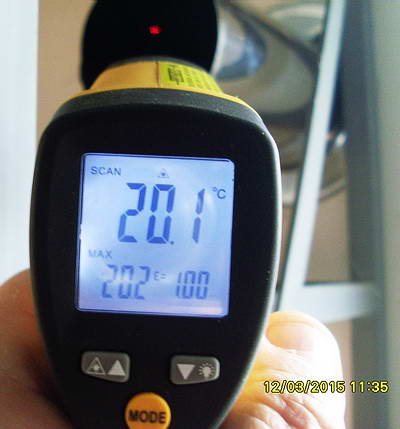

выходная температура = 20.1 град. Ц.
продолжим

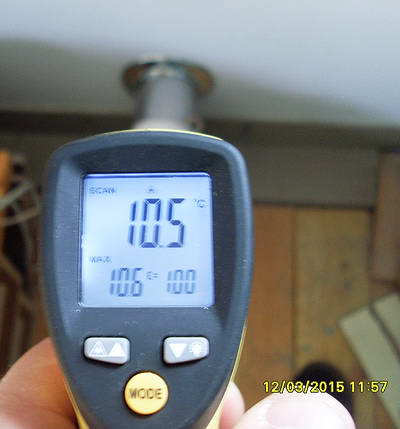

11 .57. угол падения яркого солнца на панель = 30градусов
входная температура = 10.5 град. Ц.

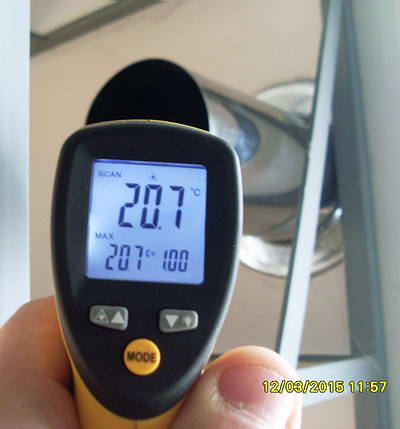

11 .57. угол падения яркого солнца на панель = 30градусов
выходная температура = 20.7 град. Ц.

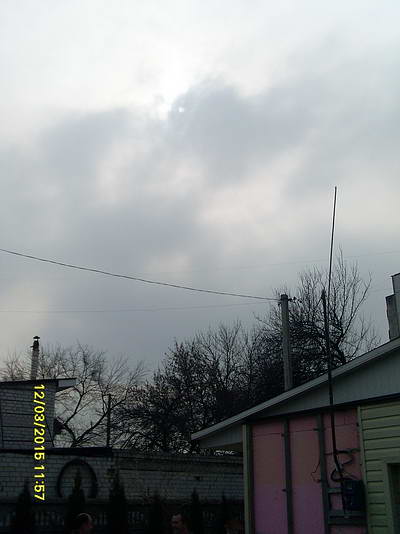

11 .57. угол падения яркого солнца на панель = 30градусов.
диск солнца едва проступает сквозь облака

11.57. угол падения яркого солнца на пннель
= 25 градусов

входная температура = 10.5 град. Ц.
выходная температура 20.7 град. Ц.
температура на улице 12.2 град Ц.

Способ работы - естественная циркуляция воздуха.

Солнце - прсматривается светлый диск за облаками. Почти нет тени от препятствий.
продолжим - включаем канальный вентилятор ( выход 29 м.куб в час.)


момент включения вентилятора

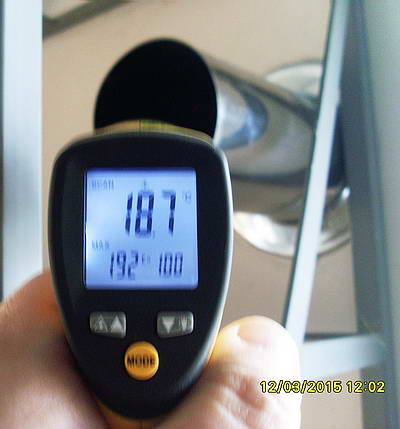

через 2 минуты работы вентилятора

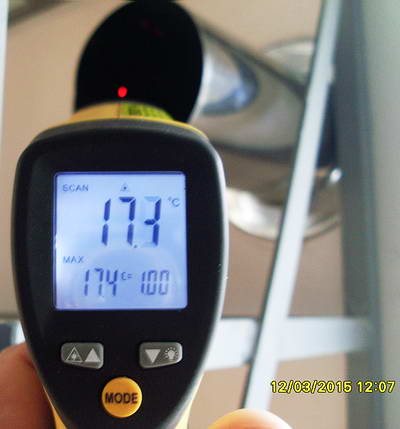

через 7 минут работы вентилятора

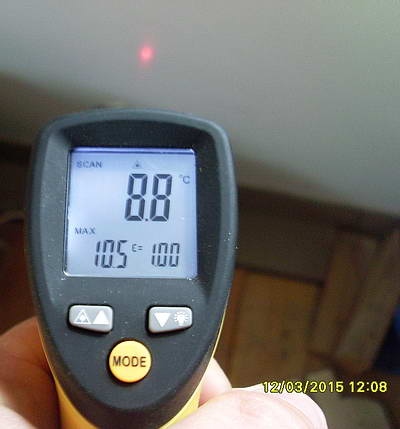

входная температура
( постоянно открытая входная дверь)
продолжим - канальный вентилятор работает 44 минуты ( выход 29 м.куб в час.)

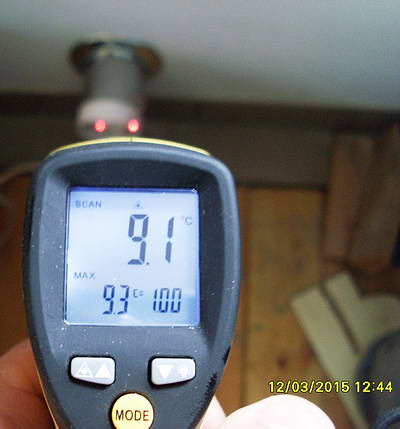

через 44 минуты работы вентилятора
входная температура 9.1 град. Ц.

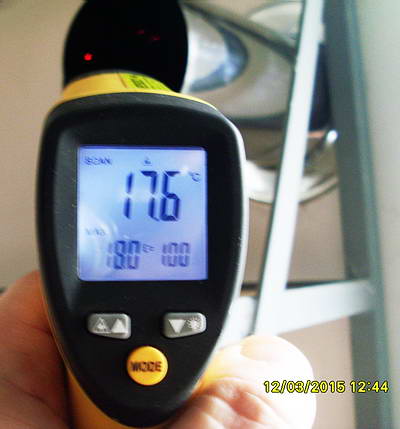

через 44 минуты работы вентилятора
выходная температура 17.6 град. Ц.

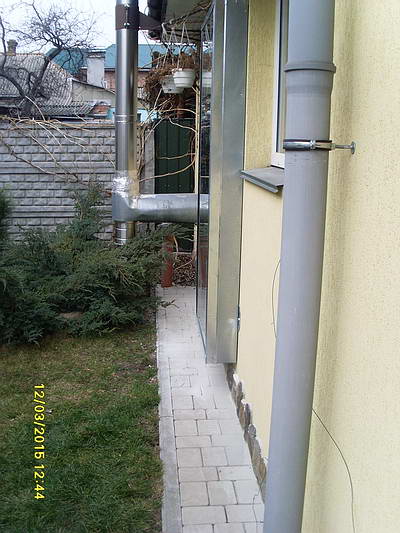

12.44 - тени на стене нет

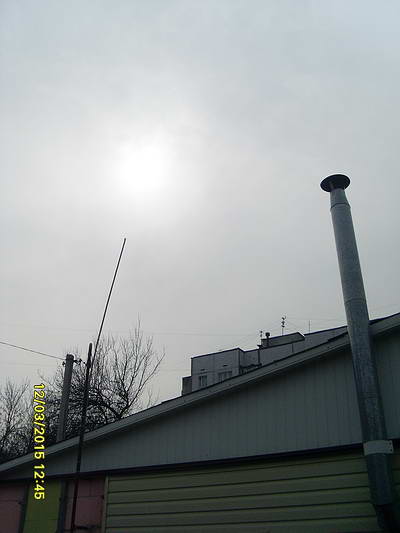

12.45 - солнца нет вообще - даже диска не видно
Комментарий - 8 градусов разницы в установившемся режиме - много или мало ?

1. Яркого жаркого солнца - практически нет. Есть бледный диск за облаками или приглушенный диск с хорошо обозначенными краями. Тени нет или почти нет. Солнце не греет.

2. На входе " не жилая температура " - 9 градусов, на выходе - температура условного медицинского комфорта 17.6 ( англичане спят при 15-16 в спальне), Это большая разница...

3. Если бы входная дверь в лабораторию не была открыта нараспашку целый день, температура в помещении бы увеличивалась, соответственно увеличивалась бы максимальная исходящая температура.

4. Практическая выходная производительность вентилятора = 29 м.куб в час. Объем помещения = 60 м.куб. Т.е. за 2 часа работы вентилятора ( без учета остывания на стенах ) температура должна вырасти до 18 градусов. Текущие энергозатраты - 0.014 кВт. в час.

Вывод - в условиях слабого рассеянного солнечного излучения, один элемент ТЭ-АН, дважды нагреет весь воздух в помещении с 9 до 18 градусов. При увеличении температуры на входе, будет расти выходная температура ... Практически бесплатно....

Продолжим. Вот солнце изменило угол падения на панель, солнечного диска не видно, но стало чуть ярче, диска и что мы видим ? ( продолжает работать канальный вентилятор)

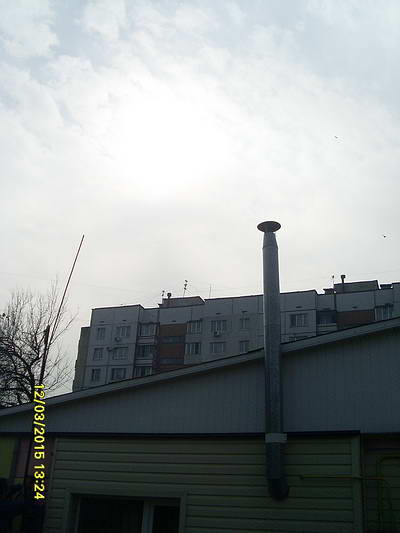

13 .23. угол падения яркого солнца на панель = 70 градусов

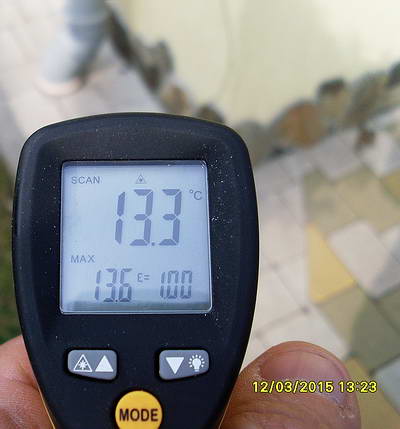

температура воздуха = 13.3 град. Ц.

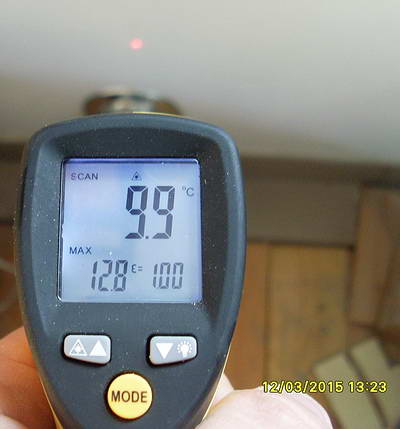

13 .23. входная температура = 9.9 град. Ц.

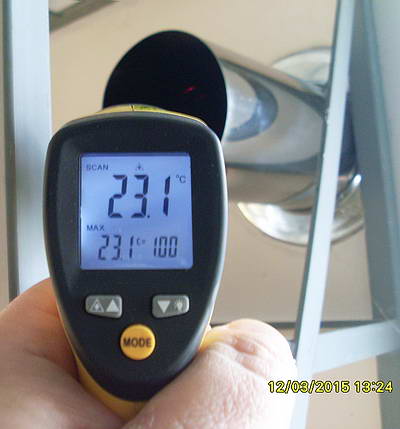

13 .24. выходная температура = 23.1 град. Ц.
прямые солнечные лучи - отсутствуют...
продолжим - канальный вентилятор продолжает работать, а солнце скисло...

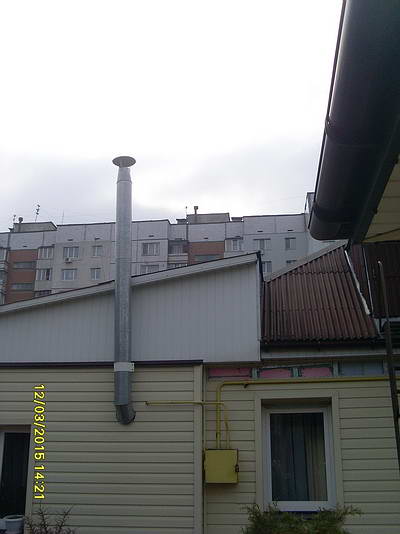

14 .20. угол падения яркого солнца на панель = 90 градусов

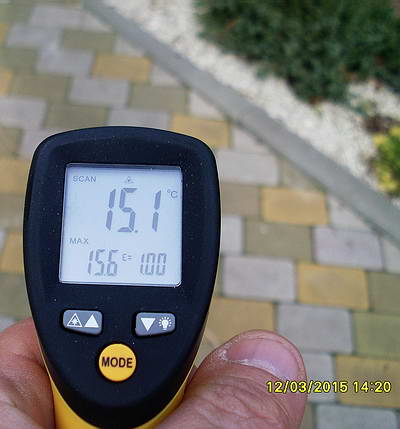

температура воздуха = 15.1 град. Ц.
30% панели неработает

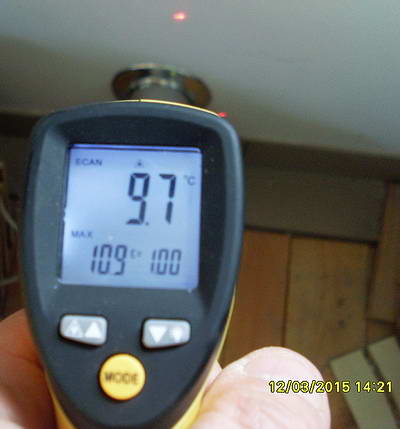

14 .21. угол падения яркого солнца на панель = 90 градусов
входная температура = 09.7 град. Ц.
30% панели неработает

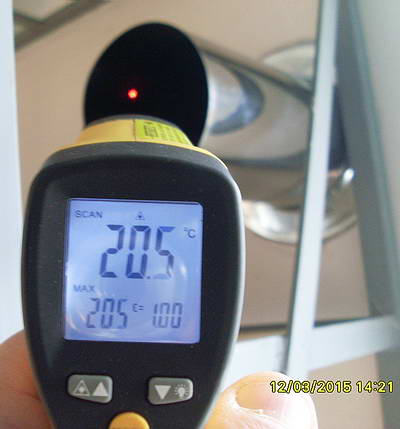

14 .21. угол падения яркого солнца на панель = 90 градусов
выходная температура = 20.5 град. Ц.
30% панели неработает
солнце скисло...

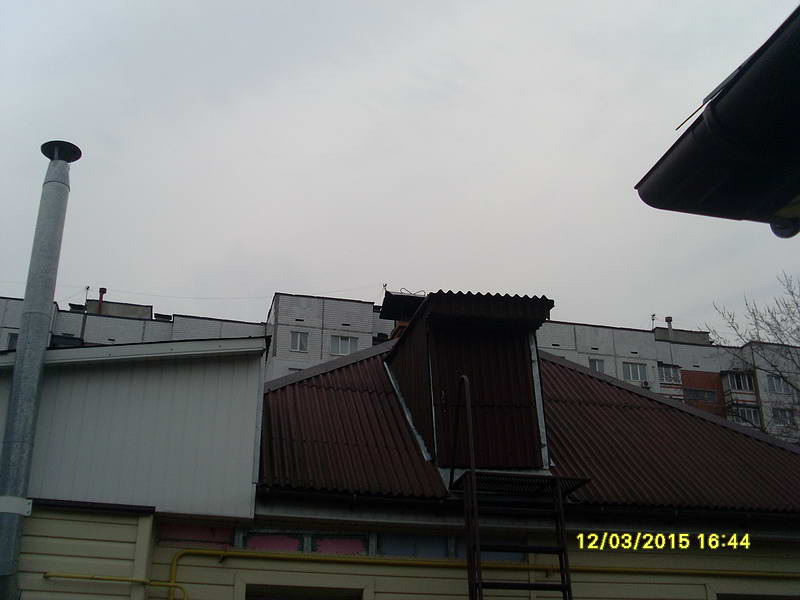

продолжим - канальный вентилятор продолжает работать, а солнце зашло за дом...

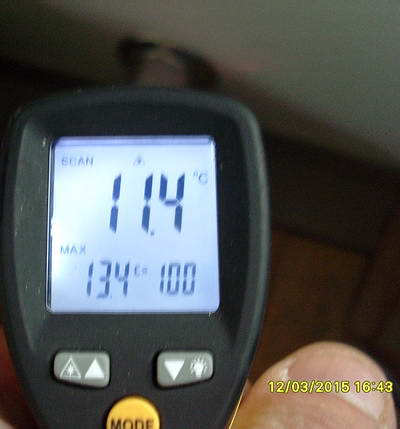

16.43. входная температура = 11.4 град. Ц.
солнца нет ...

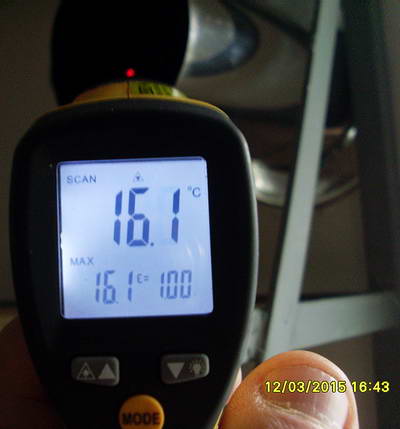

16.43. выходная температура = 16.1 град. Ц.
солнца нет ...

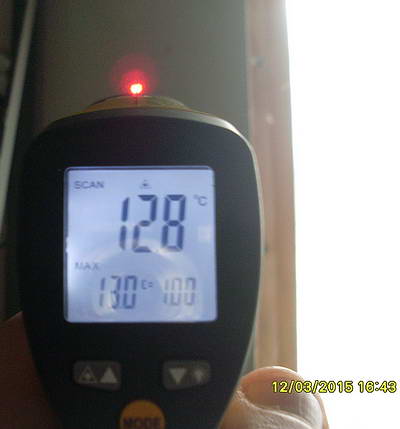

16.43. температура стены = 12.8 град. Ц.
солнца нет ...
Таким путем - наша система проработала грубо с 11 до 16 ( 5 часов).

Проработала, выдавая комфортную для жизни температуру от 17.8 до 23 градусов Цельсия в условиях отсутствия прямых солнечных лучей.

Мы помним, что в условиях яркого весеннего солнца мы получали на выходе 53 градуса...

Производительность системы 29 м.куб. тепловго воздуха в час. " Для полной циркуляция воздуха в моем помещении - необходимо 2 часа работы одного элемента ТЭ-АН.

Вывод - для поддержания рабочей температуры в неотапливаемом помещении плащадью 20 м.кв. достаточно одного элемента ТЭ-АН.


солнца нет ...
