испытания
гомогенизатора TRGA - в Африке
место проведения - Республика Гвинея, Фрия. Глиноземный
завод.
Компания RUSAL
Котел - котле БКЗ-160 -9,8-490М, оснащенном самыми передовыми
форсунками российского производства типа ФРЕЗА. (НПО "ВНЕДРЕНИЕ")
Цель испытаний - снижение потребления жидкого
топлива, снижение вредных выбросов, снижение эксплуатационных
расходов предприятия.

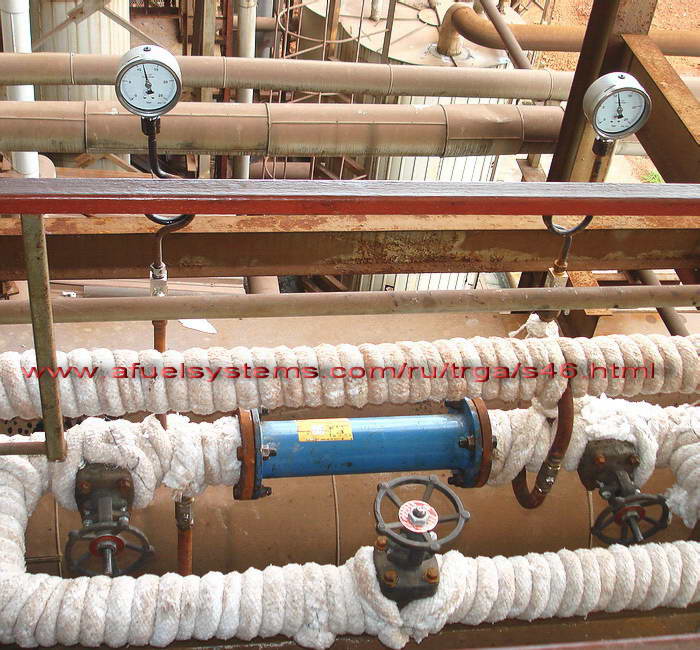

ниже - фото
гомогенизатора TRGA 3G-15 в эксплуатационном режиме 2 сентября
2010 года. |
|
| |

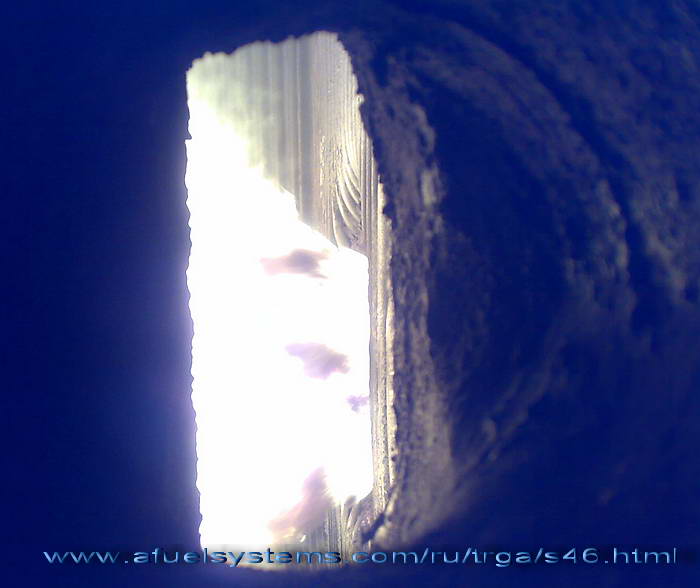

цвет факела
(прозрачность пламени ) мазута в котле,
после установки гомогенизатора TRGA, приближается к прозрачности
горения дизельного топлива.
никаких химических добавок - активаторов, катализаторов
горения, анамегаторов, разжижителей и прочей химии, алхимии и
воды - не применялось |
|
| |
чаcть
первой полученной информации - ( 4 сент 2010 года )
3. плазма общего факела в топке "мягкая"
очень равномерная. Факел почти не лижет фронтовой и задний
экраны топки. Топка полностью просматривается. В верхней части
топки очень хорошо просматриваются все экраны и ширмовый пароперегреватель,
который висит над топкой. Сепарация пламени (наличие летящих "мушек")
полностью отсутствует.
4. дым из дымовой трубы имеет слегка синеватый оттенок это похоже
как горит солярка.
Инфо -
Расход мазута на котле - 8-10 тонн в час. Все фотографии,
за исключением моей, исполнены и все права на них принадлежат
директору по энергообеспечению, имя которого может быть опубликовано
только после получения официального разрешения. Отчет, другие
фото и таблицы измерений - будет опубликованы в сокращенном виде,
по причине наличия технической информации принадлежащей заказчику. |
|

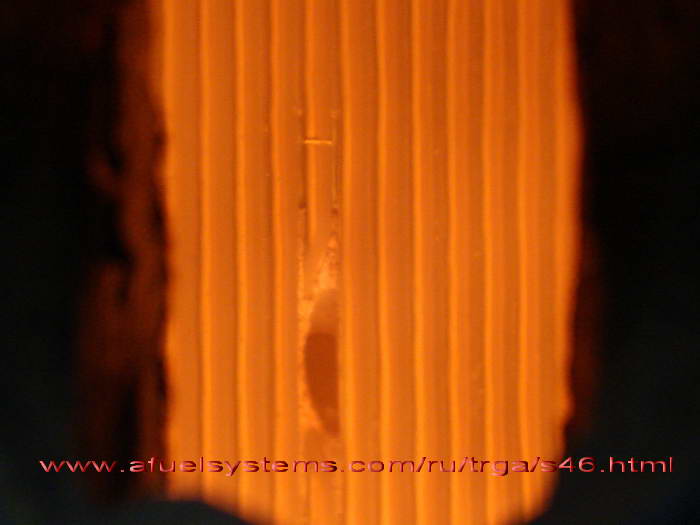

верхняя часть топки
котла
( никаких цветовых коррекций фото не производилось )

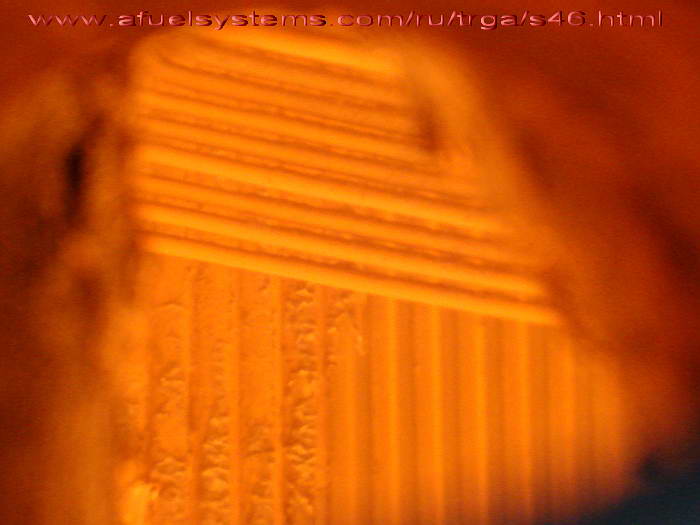

верхняя часть топки котла ширмовый пароперегреватель
|

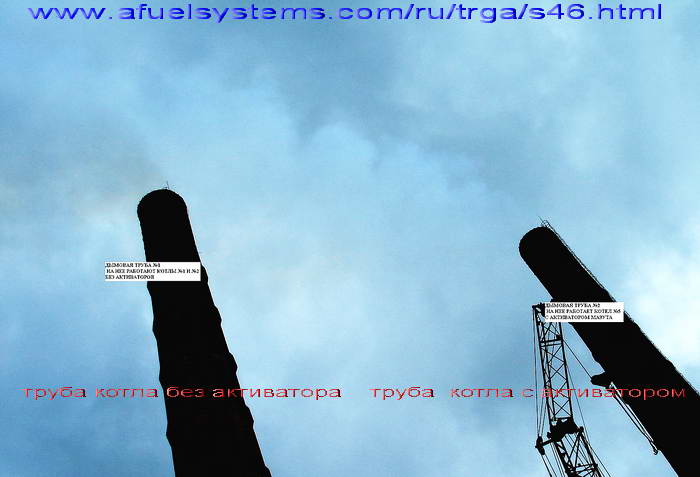

трубы работающих
на мазуте котлов без TRGA и с TRGA
и

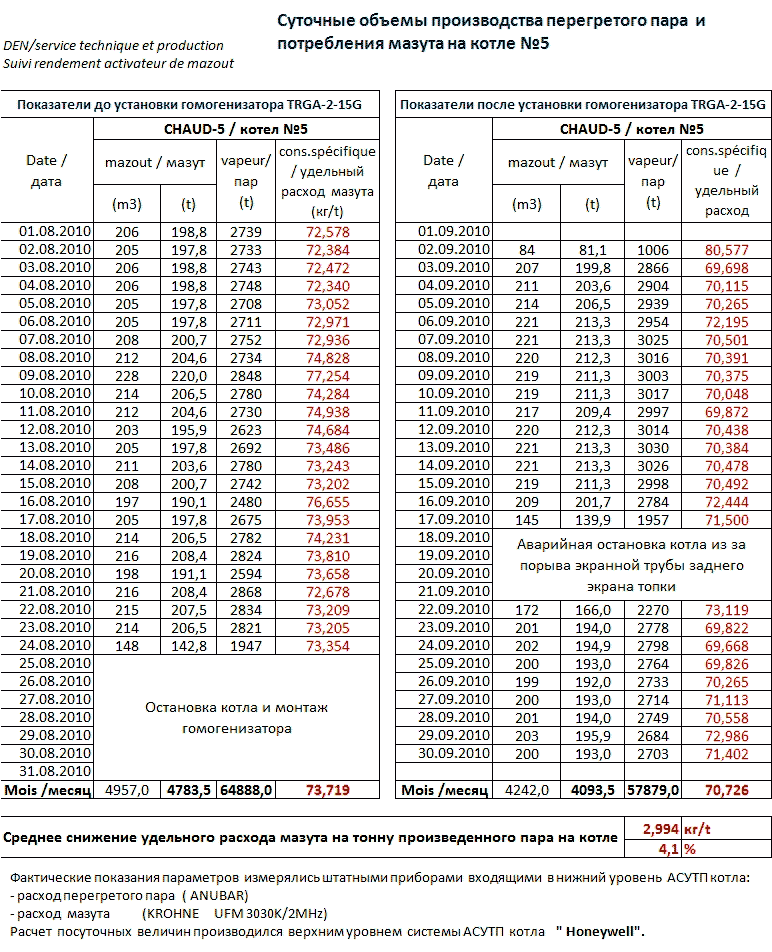

наконец - сравнительные таблицы в сходных режимах до и после ...
|
|
|
чаcть
из отчета - (
4 окт 2010 года )
" (Котел №5: модель БКЗ-160 -9,8-490М производства ОАО
«ЭНЕРГОМАШКОРПОРАЦИЯ» Россия; производительность 160 т/час; температура
перегретого пара 490 Со; давление перегретого пара 100 bar.) ...
Для сравнения были проанализированы данные работы котла за август
2010г в условиях стандартной работы без установки гомогенизатора
и данные за сентябрь 2010г когда котел работал на мазуте обработанном
гомогенизатором TRGA-2-15G. Сравнительный
анализ данных за два месяца показал, что применение
на котле №5 гомогенизатора TRGA-2-15G снизило удельное потребление
мазута в среднем на 2,994 кг/тили на 4,1%. (Таблица
№1)
Результат
испытаний подтвердил работоспособность гомогенизатора TRGA-2-15G
и возможность применения его для экономии топлива и снижения
себестоимости.
При использовании гомогенизатора TRGA -2-15G получен эффект
более полного сжигания мазута, существенное снижение сажистых
отложений на поверхностях нагрева котла и практически полное
выгорание серы. После остановки котла был проведен тщательный
осмотр всех поверхностей нагрева.
Результаты осмотра поверхностей нагрева котла №5 после использования
гомогенизатора мазута TRGA-2-15G:
Экранные
трубы топки котла имеют небольшой зольный налет светло коричневого
цвета. Сажистые отложения на трубах отсутствуют полностью (Рисунок
№ 11);
Ширмовый
пароперегреватель чистый, имеются местами небольшие следы шлакования,
Сажистые отложения на трубах отсутствуют полностью (Рисунок
№ 12);
Поверхности
нагрева конвективной шахты чистые. На трубных пакетах экономайзера
1 и 2 ступени имеется небольшой зольный налет светло коричневого
цвета. Сажистые отложения на трубах отсутствуют полностью (Рисунок
№ 13);
Трубчатый
воздухоподогреватель чистый, внутренняя часть труб (зона прохода
уходящих газов) покрыта небольшим зольным налетом светло коричневого
цвета. Сажистые отложения есть в небольшом количестве в застойных
зонах; (Рисунок № 14);
На
всех поверхностях нагрева котла полностью отсутствует налет
окислов серы желто-зеленого цвета, который всегда присутствовал
на поверхностях нагрева до применения гомогенизатора. "
|
|

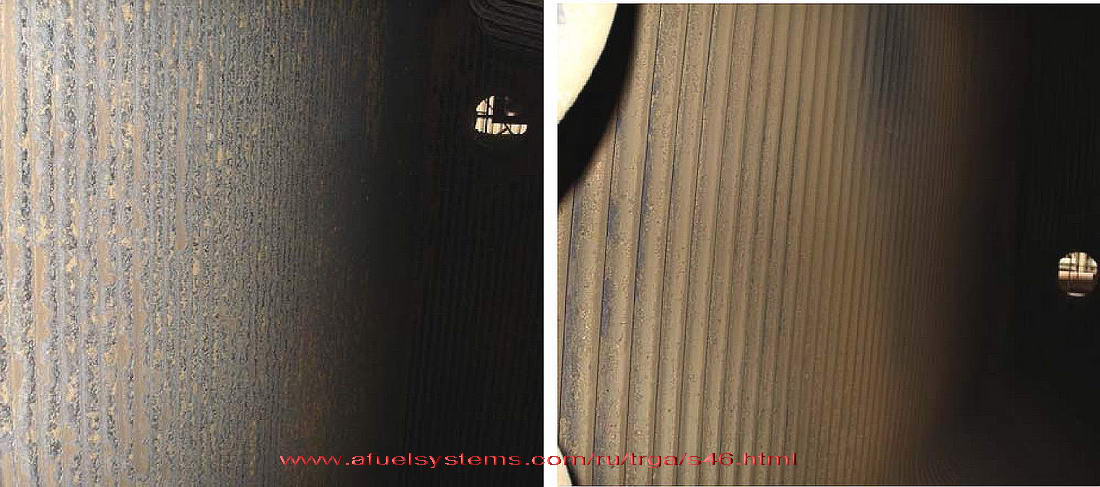

слева
- теплообменник после 30 суток работы котла на стандартном мазуте
|
справа
теплообменник после 30 дней работы котла на мазуте с TRGA |
|

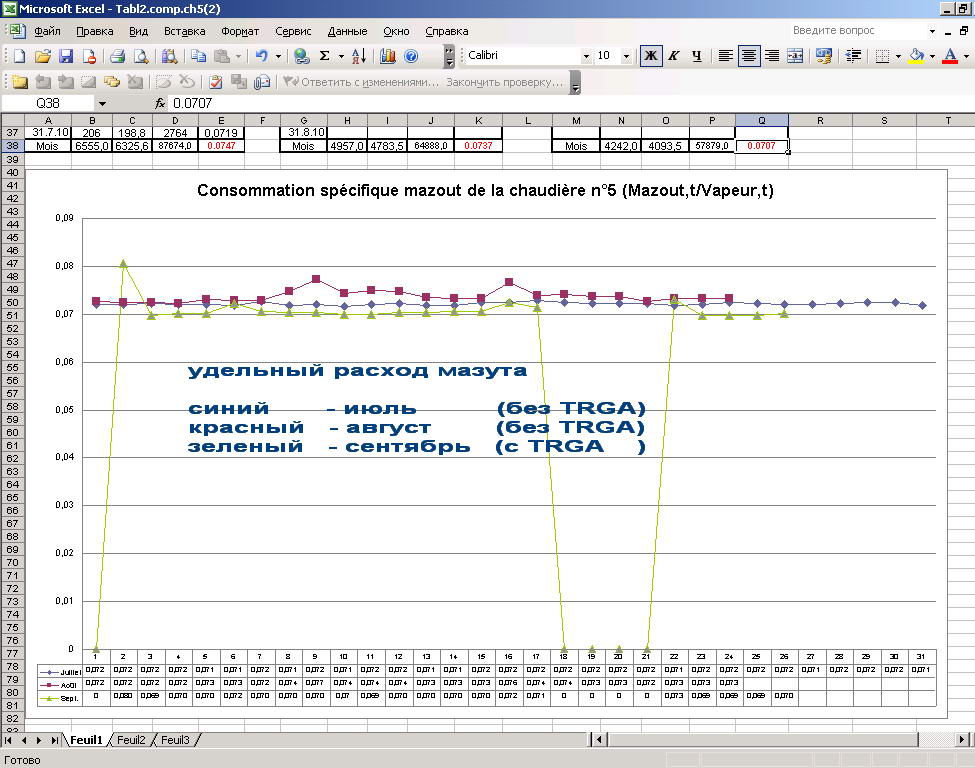

сравнительные
графики удельного расхода мазута
- экономия 3-4 %, при расходе
200 тонн мазута в сутки,
это экономия 200 тонн мазута в месяц
|
промышленные
тесты и отчеты |
| Тест
1 - оригинал, на котле БКЗ-160-9,8-490М,
сканированная копия ( Гвинея, Фрия ). |
Тест
1 - расширенная электронная версия ,
на котле БКЗ-160-9,8-490М, ( Гвинея, Фрия ). |
| Тест
2
- сравнительный, на котлах FOSTER WEELER ( Гвинея, Фрия ). |
Тест
3 - суточный, на котле БКЗ-160-9,8-490М ( Гвинея,
Фрия ). |
| |
|
| Тест
4 - черновик ( не официальный ), на
щелевых горелках. ( Саяногорс, РФ). - по запросу. |

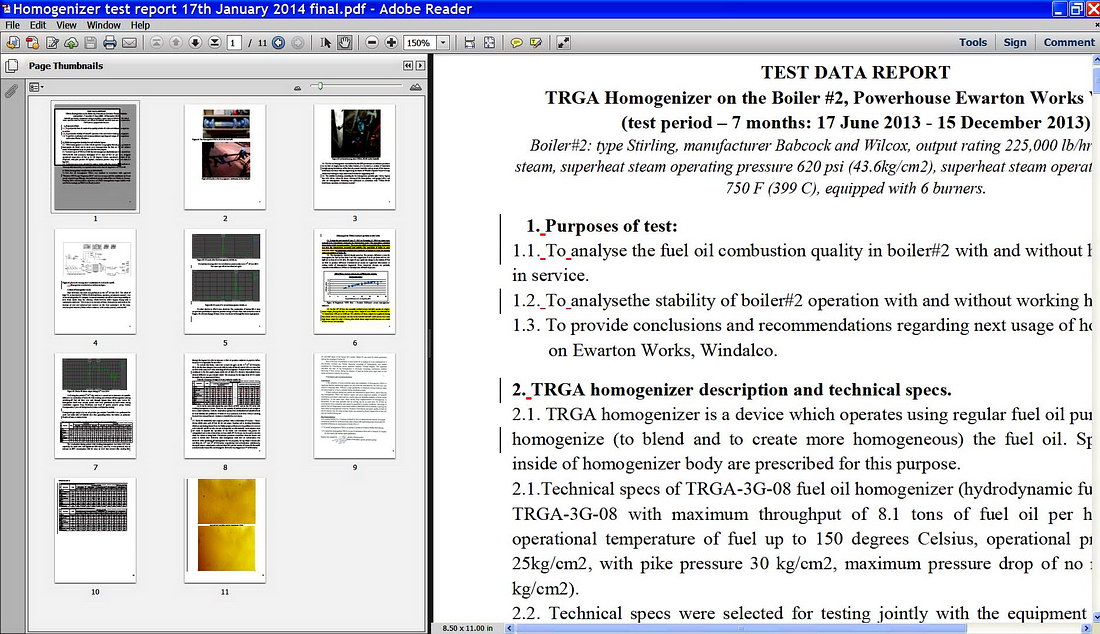

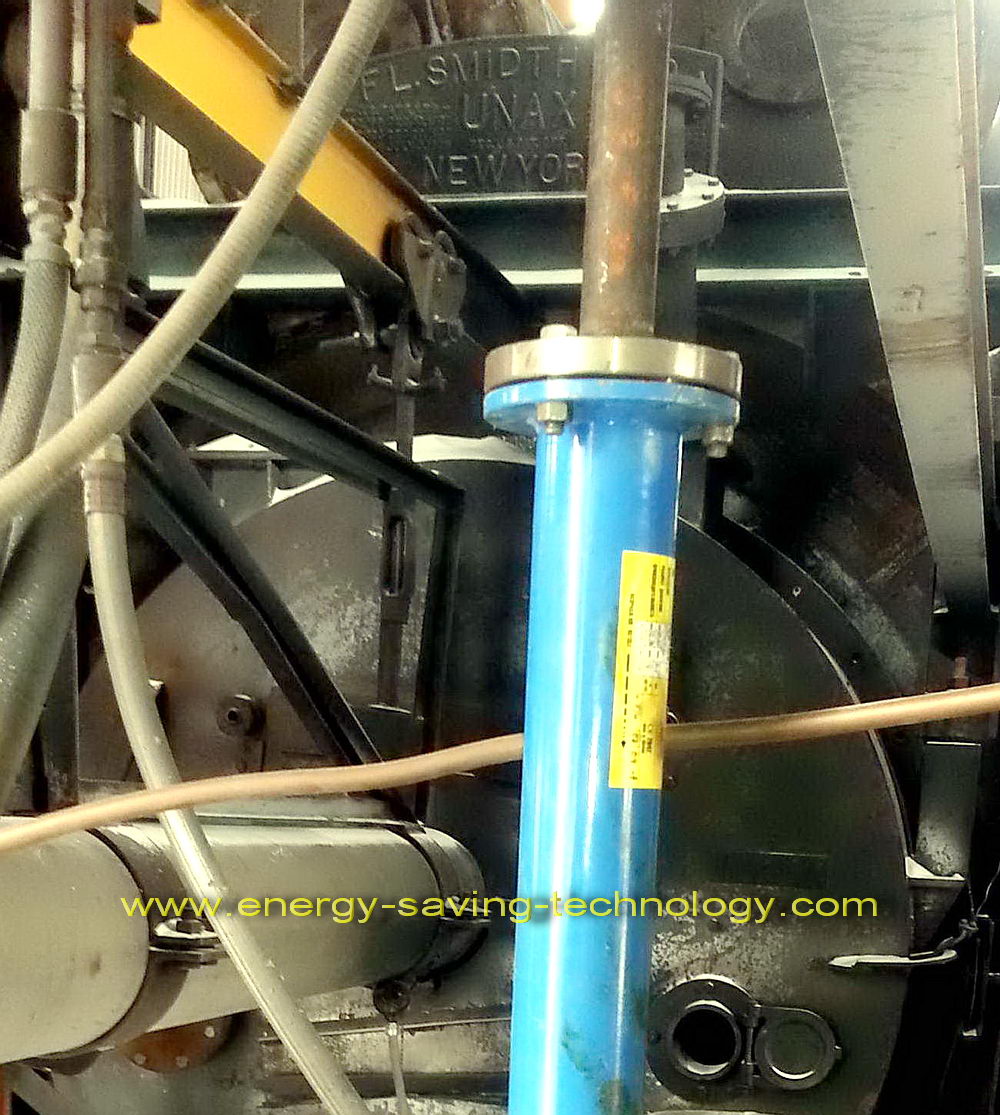

Тест
5 - TRGA Homogenizer on the Boiler #2, Powerhouse Ewarton
Works Windalco Jamaica(test period – 7 months: 17 June 2013 -
15. - по запросу. |
|
|
|
|
